平板闸阀

平板闸阀

摘要: 阀门供应网的平板闸阀适用于Class150~900/PN1.0~16.0MPa,工作温度-29~121℃的天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用于截断或接通管路中的介质。

型号:Zw43F
口径:DN50~DN800
压力:PN16~PN100
材质:碳钢、不锈钢、合金钢
驱动:手动、电动
应用:石油、天然气、煤气、城市管道,燃气管线等
PDF文件浏览  产品详细参数  订购产品

产品介绍:

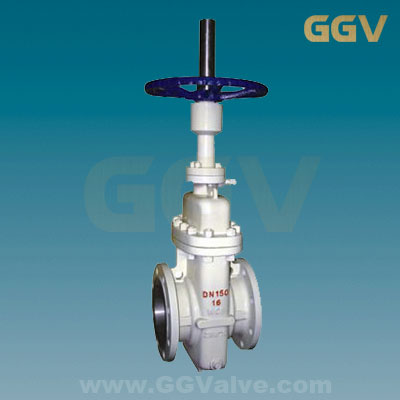

平板闸阀适用于Class150~900/PN1.0~16.0MPa,工作温度-29~121℃的石油、天然气、水、油品等管路上,用于截断或接通管路中的介质。

应用范围:

平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。
Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线。

结构特点:

1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构,使平板闸阀进出口双向密封;并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门
2、在全开时,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线
3、采用带自密封能力的填料结构,无需经常调节,开、关极为轻便,且密封性可靠,填料函处设有辅助密封油脂注入结构,密封性能绝对可靠,真正达到零泄漏;解决了通用阀门填料处最容易外漏的弊病
4、平板闸阀关闭时能自动卸掉内腔高压,保证使用安全
5、全封闭结构,防护性能好,可适应全天候要求

1.阀座的密封结构应为弹性有预紧力,上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
2.阀座有自清洗功能,并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。
3.阀门执行机构的故障不会影响到阀门的其它部分,维修和更换工作能够在不拆下阀门的情况下进行。
(1) 轭架套管 – 铝青铜轭架套管配置针形止推轴承,最大程度减少操作扭矩。
(2) 阀杆 – 螺纹长度直到托架;销钉和点焊;具有稳定性。
(3) 压力密封 – 结构简单,配置分段扣环和镀银低碳钢垫圈,有助于拆卸和实现最好的阀帽密封。
(4) 阀座环 – 焊接阀座环垂直于流动通道,易于维护。
(5) 执行机构 – 这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮,DN350以上配置斜齿轮操作机构。
(6) 轭架 – 完全装配式轭架通过抗震测试,易于维护和安装执行机构。
(7) 压盖 – 两件式,自调节压盖,避免被弹出。
(8) 整体后座 – 硬面,使用寿命最长。
(9) 阀瓣 – 弹簧负载阀瓣能够自行调节,减少执行机构的扭矩需求。
(10) 整体止动 – 整体铸造托架止动装置,定位组装的托架阀瓣,使得阀座更加稳定可靠。

标准规范:

设计制造标准:JB/T 5298
结构长度标准:JB/T 5298
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008、JB/T 5298

零件材料与工况:

零件名称

零部件材料

JB/T7298

API 6D

阀门/阀盖

WCB

WCB

A352-LCB

A351-CF8M

闸板

2Cr13+ENP

20CrMoV+STL

ANSI 410+ENP

ANSI 316+ENP

阀杆

2Cr13

2Cr13

A182-F6a

A182-F316S

阀座

25+PTFE

20CrMoV+STL

A105+PTFE

A182-F316+PTFE

填料

NBR/FPM

柔性石墨

聚四氟乙烯

垫片

18-8/柔性石墨

螺栓

35

35CrMo

A193-B7M

A193-B8

适用温度

-29~250℃

-29~550℃

-46~250℃

-40~200℃

适用介质

水、油品

蒸汽、油品

丙烷、乙烯

硝酸类

主要尺寸及重量:

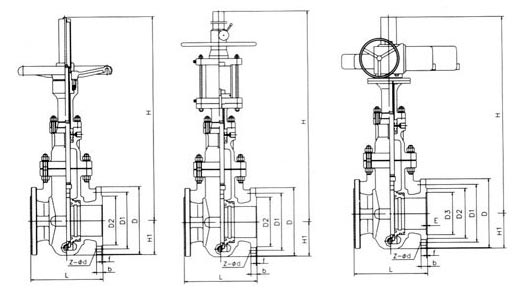

公称通径 结构长度L H H1
DN NPS 手动 伞齿轮传动 气动 电动
25 11/4 127 \ \ \ \ \
32 11/4 165 385 \ \ \ 63
40 11/2 165 385 \ \ \ 63
50 2 178 415 \ \ \ 74
65 21/2 190 462 \ \ \ 83
80 3 203 563 \ \ \ 95
100 4 229 648 \ \ \ 109
125 5 254 715 \ \ \ 125
150 6 267 836 \ 636 979 144
200 8 292 1034 \ 796 1096 176
250 10 330 1230 \ 960 1297 204
300 12 356 1405 1460 1118 1520 240
350 14 381 1607 1642 1305 1768 263
400 16 406 1775 1865 1425 1935 293
500 20 457 2176 2251 1724 2300 350
600 24 508 2564 2642 1995 2770 403
700 28 610 2950 3128 2293 3570 450
800 32 660 3335 3515 2675 3985 507
900 36 711 3720 3900 3060 4370 555
1000 40 811 4105 4290 3445 4755 610

描述平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线。



阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 平板闸阀公称通径:
3. 平板闸阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
