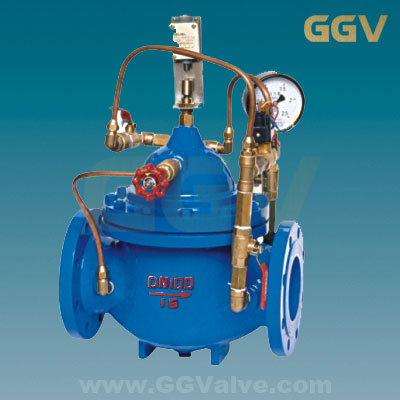

700X型水泵控制阀

700X型水泵控制阀

摘要: 700X型水泵控制阀,是一种安装在高层建筑以及其他给水系统的水泵出口处,防止介质倒流的逆止类阀门。

型号:700X
口径:DN50~DN450
压力:PN
材质:碳钢
驱动:手动、电磁阀控制
应用:高层建筑及给水系统
PDF文件浏览  产品详细参数  订购产品

产品介绍:

 700X型水泵控制阀,是一种安装在高层建筑以及其他给水系统的水泵出口处,防止介质倒流的逆止类阀门。当水泵即将停止供水前,阀门先行缓慢关闭90%左右,防止突然停泵而产生的水锤和水击声;当水泵完全停止后,阀门再完全关闭,防止泵出的水回流,有效地保护水泵,免受回流的冲击而产生反转。该产品是水泵出口必不可少的保护装置。阀门呈流线型设计,通过电磁阀的导控实现准确的启闭,使用安全可靠,有效地防止水锤河水击声,使用寿命长,安装、维修方便。

应用范围:

安装在高层建筑以及其他给水系统的水泵出口处

结构特点:

 防止介质倒流
 当水泵即将停止供水前,阀门先行缓慢关闭90%左右,防止突然停泵而产生的水锤和水击声;当水泵完全停止后,阀门再完全关闭,防止泵出的水回流,有效地保护水泵,免受回流的冲击而产生反转。该产品是水泵出口必不可少的保护装置。阀门呈流线型设计,通过电磁阀的导控实现准确的启闭,使用安全可靠,有效地防止水锤河水击声,使用寿命长,安装、维修方便。

标准规范:

设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

零件材料与工况:



主要尺寸及重量:

DN 50 65 80 100 125 150 200 250 300 350 400 450
L 203 216 241 292 330 356 495 622 698 787 914 978
H1 160 180 200 270 310 320 370 430 480 525 580 635
H 395 405 430 510 560 585 675 730 760 840 910 910

描述:700X水泵控制阀,是一种安装在高层建筑以及其他给水系统的水泵出口处,防止介质倒流的逆止类阀门。



阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 700X型水泵控制阀公称通径:
3. 700X型水泵控制阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
