保温闸阀

保温夹套闸阀

摘要: 阀门供应网的保温闸阀的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

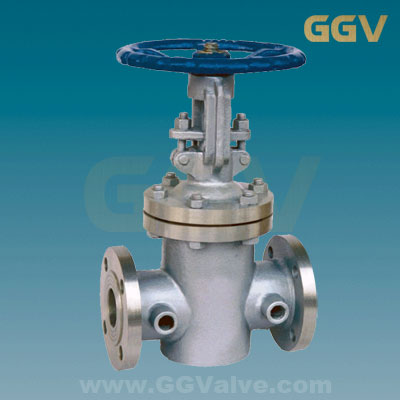

保温闸阀
型号：ZB41H
口径：DN405～DN300
压力：PN16～PN64
材质：碳钢、不锈钢、合金钢
驱动：手动
应用：石油、化工、冶金、制药等各类系统中
PDF文件浏览  产品详细参数  订购产品

保温闸阀

产品介绍：

阀门供应网的保温闸阀主要用于石油、化工、冶金、制药等各类系统中，该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

应用范围：

保温闸阀主要用于石油、化工、冶金、制药等各类系统中

结构特点：



标准规范：

设计制造标准：GB/T 12234
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

零件材料与工况：

零件名称 ZG1Cr18Ni19Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO2Ti ZG00Cr17Ni14MO2 WCB
阀体/阀盖 ZG1Cr189Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO2Ti ZG00Cr17Ni14MO2 WCB
闸板 ZG1Cr189Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO2Ti ZG00Cr17Ni14MO2 1Cr13
阀杆 1Cr189Ti 00Cr18Ni10 1Cr18Ni12MO2Ti 00Cr17Ni14MO2 1Cr13
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨
垫片 304+-PTFE 304L+PTFE 316+PTFE 316+PTFE 石墨+304
压盖 ZG1Cr189Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO2Ti ZG00Cr17Ni14MO2 WCB
填料压环 1Cr189Ti 00Cr18Ni10 1Cr18Ni12MO2Ti 00Cr17Ni14MO2 1Cr13
螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr189Ti 1Cr189Ti 1Cr189Ti 1Cr189Ti 45

主要尺寸及重量：

ZB41H-16C型保温闸阀主要连接尺寸及重量

尺寸 DN 40 50 65 80 100 125 150 200 250 300
L mm 200 250 265 280 300 325 350 400 450 500
H mm 310 358 373 435 500 614 674 818 969 1145
D mm 200 240 240 280 300 320 360 400 450 560

ZB41H-25C型保温闸阀主要连接尺寸及重量

尺寸 DN 40 50 65 80 100 125 150 200 250 300
L mm 200 250 265 280 300 325 350 400 450 500
H mm 358 373 435 500 614 674 818 969 1145 1145
D mm 240 240 280 300 320 360 400 450 560 640

ZB41H-64C型保温闸阀主要连接尺寸及重量

尺寸 DN 40 50 65 80 100 125 150 200 250 300
L mm 200 250 280 310 350 400 450 550 650 750
H mm 358 373 435 500 514 674 818 969 1145 1145
D mm 240 240 280 300 320 360 400 450 560 640

描述：



★阀门订货须知

请将以下订货信息，或发邮件China@GGvalve.com，便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格：
2. 保温闸阀公称通径：
3. 保温闸阀最大操作压力：
4. 阀门(最低)最高使用温度：
5. 产品应用工况、介质成分：
6. 端部连接形式与法兰标准：
7. 阀门驱动方式：
8. 零件材料或其他要求：
