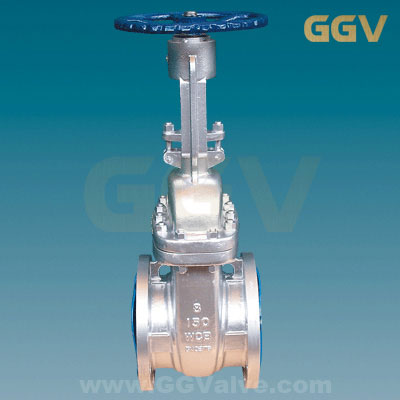

钢制美标闸阀 API gate valve
摘要: 阀门供应网的美标闸阀通过闸板的升降来控制阀门的启闭,闸板垂直于流体方向,改变闸板与阀座间相对位置即可改变通道大小。
| 型号:Z41H 口径:NPS1~NPS20 压力:Class150~Class600 材质:碳钢(WCB)、不锈钢(304\304L\316\316L) 驱动:手动、伞齿轮传动及电动 应用:水、蒸气、油品、酸、碱类 |
产品介绍:
闸阀又称闸板阀或闸门阀,应用最广泛的一种阀门。闸阀通过闸板的升降来控制阀门的启闭,闸板垂直于流体方向,改变闸板与阀座间相对位置即可改变通道大小。
美标闸阀是作为截止介质使用,在全开时整个流通直通,此时介质运行的压力损失最小。API gate valve 钢制法兰闸阀通常适用于不需要经常启闭,而且保持闸板全开或全闭的工况,不适用于作为调节或节流使用。对于高速流动的介质,美标闸阀的闸板在局部开启状况下可以引起闸门的振动,而振动又可能损伤闸板和阀座的密封面,而节流会使闸板遭受介质的冲蚀。从结构形式上,主要的区别是所采用的密封元件的形式。
应用范围:
法兰连接钢制美标闸阀适用于ANSI Class150~600、PN2.0~16.0MPa、JIS10~20K,工作温度-29~425℃(碳钢)及-40~500℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。通过选用不同的材质,钢制美标闸阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等。
结构特点:
1、流体阻力小, 密封面受介质的忡刷和侵蚀小。
2、美标闸阀的启闭较省力。
3、介质流向不受限制, 不扰流、不降低压力。
4、形体简单, 结构长度短,制造工艺性好,适用范围广。
标准规范:
设计制造标准:API 600
结构长度标准:ASME B 16.10
连接法兰标准:ASME B 16.5
压力温度等级:ASME B 16.34
试验检验标准:API 698
零件材料与工况:
NO. | 零件名称 | Qty. | 材料 | NO. | 零件名称 | Qty. | 材料 |
1 | 阀体 | 1 | WCB | 13 | 压母 | 1 | 1035 |
2 | 阀座 | 2 | A105+HF | 14 | 手轮 | 1 | 60-40-189 |
3 | 闸板 | 1 | WCB+F6 | 15 | 锁母 | 1 | A29 1035 |
4 | 阀杆 | 1 | A182 F6 | 16 | 油杯 | 1 | A570 Gr.A |
5 | 垫片 | 1 | 08F不锈钢+柔性石墨 | 17 | 螺栓 | 2 | A193 B7 |
6 | 阀盖 | 1 | WCB | 18 | 螺母 | 2 | A194 2H |
7 | 密封座 | 1 | A276 410 | 19 | 销轴 | 2 | A29 1035 |
8 | 填料 | 1 | 柔性石墨+不锈钢 | 20 | 开口销 | 2 | A570 Gr.A |
9 | 填料 | 4-5 | 21 | 螺柱 | A193 B7 | ||
11 | 压套 | 1 | A276 410 | 22 | 螺母 | A194 2H | |
12 | 压板 | 1 | WCB | 23 | 铆钉 | 2 | 304 |
13 | 阀母 | 1 | D-2 | 24 | 铭牌 | 1 | 304 |
主要尺寸及重量:
NPS d | in | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
mm | 51 | 64 | 76 | 102 | 127 | 152 | 203 | 254 | 305 | 337 | 387 | 438 | 489 | 591 | |
L (BF) | in | 7.00 | 7.50 | 8.00 | 9.00 | 10.00 | 10.50 | 11.50 | 13.00 | 14.00 | 15.00 | 16.00 | 17.00 | 18.00 | 20.00 |
mm | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 33 | 356 | 381 | 406 | 432 | 457 | 508 | |
L1 (BW) | in | 8.50 | 9.50 | 11.14 | 12.0 | 15.00 | 15.88 | 16.50 | 18.00 | 19.76 | 22.50 | 24.00 | 26300 | 28.00 | 32.00 |
mm | 216 | 241 | 283 | 305 | 381 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 | |
L2 (RTJ) | in | 7.50 | 8.00 | 8.50 | 9.50 | 10.50 | 11.00 | 12.00 | 13.50 | 14.50 | 15.50 | 16.50 | 17.50 | 18.50 | 20.50 |
mm | 191 | 203 | 216 | 241 | 267 | 279 | 305 | 3543 | 368 | 394 | 419 | 445 | 470 | 521 | |
d1 | in | 3.62 | 4.13 | 5.00 | 6.18 | 7.32 | 8.50 | 10.63 | 12.76 | 15.00 | 16.26 | 18.50 | 20.98 | 22.90 | 27.24 |
mm | 92 | 105 | 127 | 157 | 186 | 216 | 270 | 324 | 381 | 413 | 470 | 533 | 584 | 692 | |
d2 | in | 4.75 | 5.50 | 6.00 | 7.50 | 8.50 | 9.50 | 11.85 | 4.25 | 17.00 | 18.75 | 21.25 | 22.75 | 25.00 | 29.50 |
mm | 120.5 | 139.5 | 152.5 | 190.5 | 216 | 241.5 | 298.5 | 362 | 432 | 476 | 540 | 578 | 635 | 749.5 | |
D | in | 6.00 | 7.00 | 7.50 | 9.00 | 10.00 | 11.00 | 13.50 | 16.00 | 19.00 | 21.00 | 23.50 | 25.00 | 27.50 | 32.00 |
mm | 152 | 178 | 190 | 229 | 254 | 279 | 343 | 406 | 483 | 533 | 597 | 635 | 699 | 813 | |
b | in | 0.75 | 0.88 | 0.94 | 0.94 | 0.94 | 1.00 | 1.13 | 1.19 | 1.25 | 1.38 | 1.44 | 1.56 | 1.69 | 1.88 |
mm | 16 | 17.5 | 19 | 24 | 25 | 26 | 29 | 31 | 32 | 35 | 37 | 40 | 43 | 48 | |
n-Φd | in | 4-0.75 | 4-0.75 | 4-0.75 | 8-0.75 | 8-0.87 | 8-0.87 | 8-0.87 | 12-1.00 | 12-1.00 | 12-1.13 | 16-1.13 | 16-1.25 | 20-1.25 | 20-1.38 |
mm | 4-19 | 4-19 | 4-19 | 8-19 | 8-22 | 8-22 | 8-22 | 12-25 | 12-25 | 12-29 | 16-29 | 16-23 | 20-32 | 20-35 | |
H (open) | in | 15.20 | 17.3 | 19.02 | 23.11 | 26.50 | 30.20 | 37.60 | 45.12 | 52.28 | 59.80 | 67.76 | 74.80 | 83.31 | 97.64 |
mm | 386 | 435 | 483 | 587 | 673 | 767 | 955 | 1146 | 1328 | 1519 | 1721 | 1900 | 2116 | 2480 | |
W | in | 7.87 | 7.87 | 9.84 | 9.84 | 11.81 | 11.81 | 13.78 | 17.72 | 19.68 | 18.11 | 18.11 | 18.11 | 24.02 | 24.02 |
mm | 200 | 200 | 250 | 250 | 300 | 300 | 350 | 450 | 500 | 460 | 460 | 460 | 610 | 610 | |
WT (kg) | BF | 20 | 30 | 23 | 53 | 71 | 85 | 136 | 220 | 323 | 387 | 553 | 660 | 810 | 1250 |
BW | 17 | 26 | 29 | 46 | 66 | 77 | 116 | 202 | 294 | 350 | 506 | 575 | 720 | 1130 |
闸阀的使用注意事项:
1、闸阀的阀杆启闭到位时,不能再强行施力,否则容易造成内部的螺纹断裂,造成阀门的损坏。
2、闸阀的启闭不能用手直接操作时,可以使用F扳手进行启闭。
3、闸阀的启闭需要同时观察闸门的密封面,特别是填料的压盖处,以避免泄漏。
