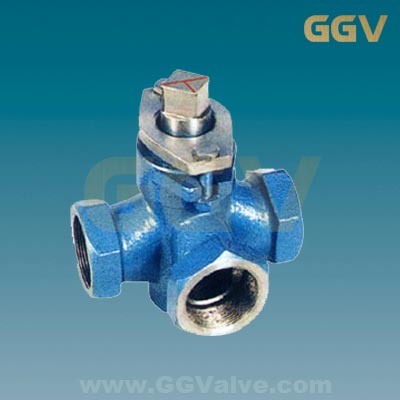

不锈钢内螺纹三通旋塞阀
阀门供应网的不锈钢内螺纹三通旋塞阀通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭。旋塞阀的阀塞的形状可成圆柱形或圆锥形。
| 型号：X14W 口径：DN15～DN100 压力：PN10 材质：不锈钢 驱动：手动 应用：城建、化工、冶金、石油、食品、环保等 |
 |  |  |
内螺纹三通旋塞阀产品介绍：
旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。
内螺纹三通旋塞阀应用范围：
不锈钢内螺纹三通旋塞阀应用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。
不锈钢旋塞阀主要性能规范
| 型号 | 公称压力 PN（MPa） | 试验压力PS（MPa） | 适用介质 | 工作温度（℃） | |
| 壳体 | 密封 | ||||
| X14W-1.0P | 1.0 | 1.5 | 1.1 | 硝酸、醋酸 | ≤100 |
内螺纹三通旋塞阀标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
内螺纹三通旋塞阀零件材料与工况：
| 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
| X14W-1.0P | 不锈钢 | 不锈钢 | 不锈钢 | 油浸石棉盘根 柔性石墨 |
内螺纹三通旋塞阀主要尺寸及重量：
| 公称通径 DN（mm） | 管螺纹 G | 尺寸（mm） | |||
| H | L | h | □S | ||
| 15 | 1/2 | 117 | 85 | 30 | 12 |
| 20 | 3/4 | 126 | 90 | 34 | 16 |
| 25 | 1 | 160 | 110 | 42 | 18 |
| 32 | 11/4 | 176 | 130 | 48 | 18 |
| 40 | 11/2 | 210 | 150 | 64 | 26 |
| 50 | 2 | 238 | 170 | 76 | 28 |
| 65 | 21/2 | 250 | 220 | 80 | 30 |
| 80 | 3 | 340 | 250 | 115 | 38 |
| 100 | 4 | 350 | 300 | 125 | 42 |
