三通旋塞阀

阀门供应网的三通旋塞阀的通道有多种形式。常见的直通式主要用于截断流体。三通和四通式旋塞阀适用于流体换向。

型号：X43H 口径：DN25～DN300 压力：PN10～PN160、Class150～Class900 材质：碳钢、不锈钢、合金钢等 驱动：手动、蜗轮传动、电动、气动等 应用：各种工业等

三通旋塞阀产品介绍：

旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性时它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。

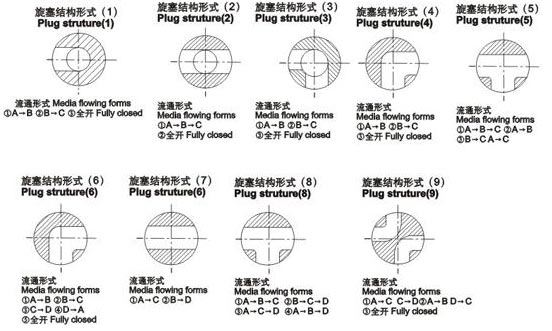

旋塞阀的通道有多种形式。常见的直通式主要用于截断流体。三通和四通式旋塞阀适用于流体换向。

三通旋塞阀应用范围：

旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。


三通旋塞阀结构特点：

1、适用于经常操作，启闭迅速、轻便。
2、旋塞阀流体阻力小。
3、结构简单，相对体积小，重量轻，便于维修。
4、旋塞阀密封性能好。
5、不受安装方向的限制，介质的流向可任意。
6、无振动，噪声小。

三通旋塞阀标准规范：

设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

三通旋塞阀零件材料与工况：

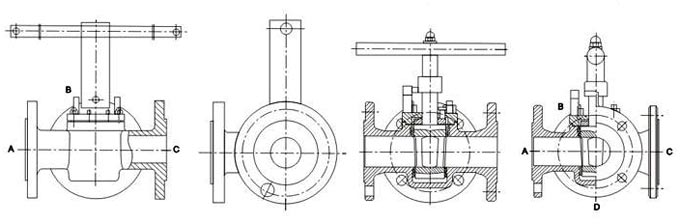

三通旋塞阀主要尺寸及重量：
