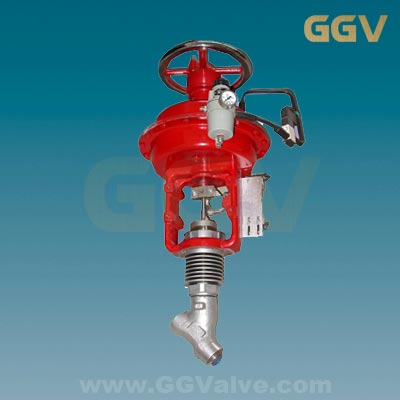

Y型气动疏水阀

摘要: 阀门供应网的气动Y型疏水阀特别适用于火电站系统中，作为接通或截断介质使用

型号：Y 口径：DN25～DN300 压力：Class300～class2680 材质：碳钢、不锈钢、合金钢 驱动：气动 应用：火电厂主蒸汽系统疏水

产品介绍：

气动Y型疏水阀特别适用于火电站系统中，作为接通或截断介质使用。

应用范围：

火电站系统中主蒸汽系统疏水

结构特点：

阀门上部由阀盖和填料箱组成，利于快速拆装以及在原地维修。倾斜阀杆的构造和最佳的流道形状设计使介质近于直线的方式，阀门具有最佳的Cv值，产生比其它形式阀门更低的压降。

阀门本体上以特殊工艺堆焊硬质合金密封面（密封面表面经过整体硬化处理），结构更紧凑。锥形密封面设计使较小的轴向力就可密封，能提供可靠的密封和长久的使用寿命。

采用阀体中腔导向的阀瓣具有上下两个导引环，阀瓣的顶部和底部同时导向，构成全程在阀体中腔导向的活塞式阀瓣，可以消除因各种受力不当产生的卡死，表面擦伤，阀杆弯曲，阀瓣振颤等现象。阀瓣底部的导引环将90%的流体以接近直线的方式通过，有效地消除所有侧面冲击引起的不良反应。这些特点使该阀门很适用于电站蒸汽快速“排放”和“疏水”系统。

阀瓣密封面堆焊硬质合金，该合金具有极佳的机械特性，耐磨损，耐冲蚀，可保持阀门长久的使用寿命。

阀杆填料采用进口的特种填料，能起到最佳的防漏效果，并且经久耐用，拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫，以预定的扭矩进行装配,安全可靠，杜绝外漏。

采用气动装置作为执行机构,对阀门的控制精确,安全,有效.

填料箱采用特殊结构设计，保证足够的强度和良好的热学特性。

标准规范：

设计制造标准：JB/T3595、E101、ANSI B16.34
结构长度标准：GB/T 12221-2005
对接焊坡口尺寸按ANSI B16.25
承接焊尺寸按ANSI B16.34
承插焊口径范围：1/2″～ 2-1/2″
对接焊口径范围：1/2″～ 4″
压力温度等级：GB/T 12224-2005
试验检验标准：JB/T3595

零件材料与工况：

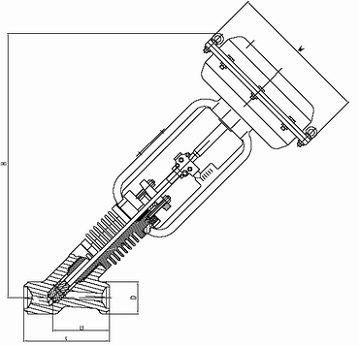

主要尺寸及重量：

描述：阀门供应网的气动Y型疏水阀特别适用于火电站系统中，作为接通或截断介质使用
