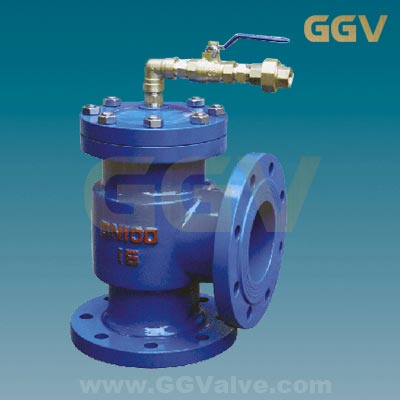

H142X液压水位控制阀

液压水位控制阀

阀门供应网的液压水位控制阀是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时,浮球阀打开,活塞上腔室压力降低,活塞上下形成压差,在此压差作用下阀瓣打开进行供水作业。

型号:H142X
口径:DN25~DN300
压力:PN10~PN25
材质:碳钢、不锈钢、合金钢等
温度:≤60℃
应用:洁净水
PDF文件浏览  产品详细参数  订购产品

液压水位控制阀

液压水位控制阀产品介绍

H142X液压水位控制阀,是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时,浮球阀打开,活塞上腔室压力降低,活塞上下形成压差,在此压差作用下阀瓣打开进行供水作业;当水位上升到预设高度时,浮球阀关闭,活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度,实现自动供水功能。

使用压力:
H142X-4T-A、H142X-4-A:0.05MPa~0.4MPa
H142X-10-A:0.05MPa~1MPa

液压水位控制阀应用范围

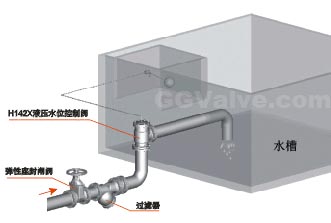

液压水位控制阀安装示意图

将液压水位控制阀垂直固定在进水管上,然后将控制管、截止阀浮球阀连接旋紧在该阀上即可。液压水位控制阀进水管和出水管连接法兰H142X-4T-A为0.6MPa标准法兰;H142X-10-A为1MPa标准法兰。进水管直径应大于或等于阀门公称通径,出水口应低于浮球阀。浮球阀安装应距离水管一米以上;在水箱内出水管高于水位线处钻一小孔,以防直空回水。使用时,截止阀应全开,如同一水池安装二只以上阀则应保持同一水平面。因主阀关闭要滞后浮球阀关闭约30~50秒,故水箱要有足够的空余容积,以防溢水。为防止杂质、砂粒进入阀内引起工作失灵,阀前应装过滤器。如安装在地下水池,则应在地下泵房安装报警装置。

液压水位控制阀结构特点

1、运用液压原理控制,结构新颖合理。
2、工作平稳可靠。在规定的使用压力范围内,可保证无水锤冲击。
3、液压水位控制阀重量轻,体积小。
4、安装维修方便。

液压水位控制阀工作原理:

当水池或水塔内水位下降,浮球阀开启排水时,进水管内有压水将阀内活塞托起,密封面打开,阀门即开启供水,当水位上升到控制阀时,浮球阀关闭,活塞下移将密封面封闭,阀门即停止供水。

液压水位控制阀零件材料与工况:



液压水位控制阀主要尺寸及重量:

DN 40 50 65 80 100 125 150 200 250 300 350
L 107 115 125 135 146 165 180 215 255 285 325
H 235 243 258 280 307 358 400 490 576 663 750

同类产品



阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. H142X液压水位控制阀公称通径:
3. H142X液压水位控制阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
