电动截止阀

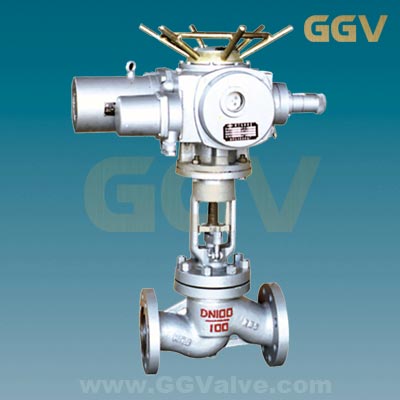

法兰电动截止阀

摘要: 阀门供应网的电动截止阀的阀瓣、阀座密封面耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行。
型号：J941H
口径：DN50～DN300
压力：PN16～PN160
材质：碳钢、不锈钢、合金钢
驱动：电动
应用：石油、化工、制药、化肥、电力行业
PDF文件浏览  产品详细参数  订购产品

产品介绍：

法兰连接电动截止阀适用于公称压力PN16～PN160，工作温度-29℃～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

应用范围：

法兰连接的电动截止阀适用于公称压力PN16～PN160，工作温度-29℃～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

结构特点：

1、电动截止阀选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
8、配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。

标准规范：

设计制造标准：GB/T 12235-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

零件材料与工况：

阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 适用温度
(≤℃)
WCB WCB+D507MO  D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCrl8Ni9Ti 0Crl8Ni9Ti+
Stellite12		 Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200
ZGlCrl8Ni2Mo2Ti CF8M+
Stellite12		 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸类、
碱类、混酸		 200
ZG00Crl7Nil4M02 CF3M+
Stellite12		 Stel1ite6 316L PTFE 磷酸类、
尿素、甲铵液		 200
ZGlCr5MO ZGlCr5MO+
Stellite12		 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550

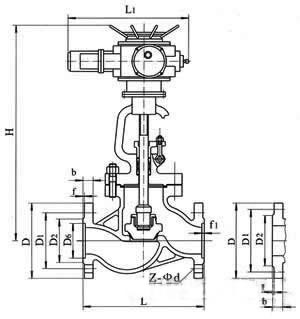

主要尺寸及重量：

公称压力
PN(MPa)		 公称通径
DN(mm)		 标准值 参考值
L D D1 n2 D6 b f f1 Z-φd L1 H 质量(kg)
1.6 50 230 160 125 100 　 16 3 　 4-φ18 590 645 48
65 290 180 145 120 　 18 3 　 4-φ18 590 690 60
80 310 195 160 135 　 20 3 　 8-φ18 590 715 65
100 350 215 180 155 　 20 3 　 8-φ18 590 770 71
125 400 254 210 185 　 22 3 　 8-φ18 590 780 119
150 480 280 240 210 　 24 3 　 8-φ23 590 810 210
200 600 335 295 265 　 26 3 　 12-φ23 810 967 320
250 622 405 355 320 　 30 3 　 12-φ25 810 1143 550
300 698 460 410 375 　 30 4 　 12-φ25 830 1292 785
2.5 50 230 160 125 100 　 20 3 　 4-φ18 590 645 50
65 290 180 145 120 　 22 3 　 8-φ18 590 690 65
80 310 195 160 135 　 22 3 　 8-φ18 590 715 67
100 350 230 190 160 　 24 3 　 8-φ23 590 770 73
125 400 270 220 188 　 28 3 　 8-φ25 590 780 127
150 480 300 250 218 　 30 3 　 8-φ25 810 810 215
200 600 360 310 278 　 34 3 　 12-φ25 810 967 322
250 622 425 370 332 　 36 3 　 12-φ30 830 1143 585
300 698 485 430 390 　 40 4 　 16-φ30 830 1292 795
4.0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
100 350 230 190 160 150 24 3 4.5 8-φ23 590 770 101
125 400 270 220 188 176 28 3 4.5 8-φ25 810 782 207
150 480 300 250 218 204 30 3 4.5 8-φ25 810 875 226
200 600 375 320 282 260 38 3 4.5 12-φ30 810 1160 399
6.4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
100 430 250 200 168 150 32 3 4.5 8-φ25 810 837 171
125 500 295 240 202 176 36 3 4.5 8-φ30 810 1031 243
150 550 340 280 240 204 38 3 4.5 8-φ34 830 1066 296
200 650 405 345 300 260 44 3 4.5 12-φ34 830 1213 420
10.0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
100 430 265 210 172 150 38 3 4.5 8-φ30 810 950 194
125 500 310 250 210 176 42 3 4.5 8-φ34 830 1141 285
150 550 350 290 250 204 46 3 4.5 12-φ34 830 1240 450
200 650 430 360 312 260 54 3 4.5 12-φ4l 830 1425 850
16.0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
100 430 300 240 200 150 48 3 4.5 8-φ34 830 935 238

★阀门订货须知

请将以下订货信息，或发邮件China@GGvalve.com，便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格：
2. 电动截止阀公称通径：
3. 电动截止阀最大操作压力：
4. 阀门(最低)最高使用温度：
5. 产品应用工况、介质成分：
6. 端部连接形式与法兰标准：
7. 阀门驱动方式：
8. 零件材料或其他要求：
