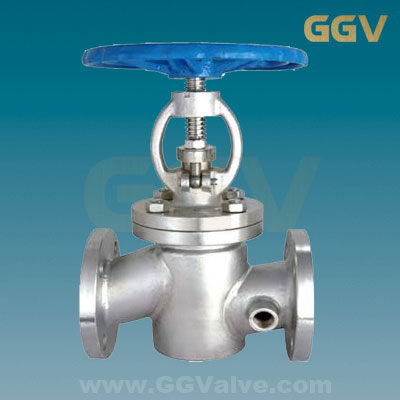

保温截止阀
摘要: 阀门供应网的保温截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。
| 型号:JB41H 口径:DN25~DN300 压力:PN10~PN25 材质:碳钢、不锈钢、合金钢 驱动:手动 应用:化工、化肥等行业 |
产品介绍:
保温截止阀,也叫截门,是使用最广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中 低压,而且适用于高压。它的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。
保温截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。
保温截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀体时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门行业规定截止阀的流向一律采用自上而下。
保温截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。
应用范围:
保温截止阀特别适用于化工、化肥行业的管路上,夹套内涵入蒸汽能防止介质结晶。保温截止阀被广泛应用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。保温截止阀只许介质单向流动,安装时有方向性。它的结构长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强。
结构特点:
保温截止阀具有以下优点:
1、结构简单,制造和维修比较方便。
2、工作行程小,启闭时间短。
3、密封性好,密封面间摩擦力小,寿命较长。
保温截止阀的缺点如下:
1、流体阻力大,开启和关闭时所需力较大。
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较差。
标准规范:
设计制造标准:GB/T 12234-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
零件材料与工况:
零件名称LTEM | ZG1CR18NI9TI系列 | ZGOOCR18NI10系列 | ZG1Cr18Ni12MO2Ti系列 | ZGOOCR17NI14MO2系列 | WCB系列 |
阀体/阀盖BODY/CAP | ZG1CR18NI9TI | ZGOOCR18NI10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | WCB |
闸板WEDGE | ZG1CR18NI9TI | ZGOOCR18NI10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | 1Cr13 |
阀杆STEM | 1CR18NI9TI | 00cr18ni10 | 1CR18NI12MOTI | OOCR17NI14MO | 1Cr13 |
填料PACKING | PTFE纺织 | PTFE纺织 | PTFE纺织 | PTFE纺织 | 石墨 GRAPHITE |
垫片GASKET | 304L+PTFE | 304L+PTFE | 316L+PTFE | 316L+PTFE | 石墨+304 GRAPHITE+304 |
压盖GLAND FLANGE | ZG1CR18NI9TI | ZG00CR18ni10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | WCB |
填料压环 STUFFING RING | 1CR18NI9TI | 00CR18NI10 | 1Cr18NI12MOTI | OOCR17NI14MO | 1Cr13 |
螺栓BOLT | 1cr17ni2 | 1CR17NI2 | 1Cr17NI2 | 1Cr17Ni2 | 35CrMoA |
螺母NUT | 1cr18ni9ti | 1CR18NI9TI | 1Cr18NI9ti | 1Cr18NI9ti | 45 |
主要尺寸及重量:
PN(MPa) | DN(mm) | 尺寸(mm) | 重量 kg | |||||||||
L | L1 | H | 3-G | D | D1 | D2 | b | Z-φd | Do | |||
2.5 | 15 | 200 | 50 | 210 | 1/2 | 105 | 75 | 55 | 16 | 4--φ14 | 120 | 14 |
20 | 220 | 50 | 240 | 1/2 | 115 | 85 | 65 | 16 | 4--φ14 | 140 | 18 | |
25 | 220 | 50 | 250 | 1/2 | 135 | 100 | 78 | 18 | 4--φ18 | 160 | 25 | |
32 | 250 | 55 | 270 | 1/2 | 145 | 110 | 85 | 18 | 4--φ18 | 160 | 30 | |
40 | 270 | 60 | 310 | 1/2 | 160 | 125 | 100 | 20 | 4--φ18 | 160 | 36 | |
50 | 300 | 60 | 330 | 3/4 | 180 | 145 | 120 | 22 | 8-φ18 | 240 | 40 | |
65 | 350 | 65 | 360 | 3/4 | 195 | 160 | 135 | 22 | 8-φ18 | 240 | 54 | |
80 | 380 | 70 | 400 | 3/4 | 230 | 190 | 160 | 24 | 8-φ23 | 280 | 70 | |
100 | 430 | 75 | 480 | 1 | 270 | 220 | 188 | 28 | 8-φ25 | 320 | 100 | |
125 | 490 | 80 | 550 | 1 | 300 | 250 | 218 | 30 | 8-φ25 | 360 | 130 | |
150 | 570 | 90 | 620 | 1 | 330 | 280 | 248 | 32 | 12-φ25 | 360 | 170 | |
200 | 690 | 95 | 750 | 1 | 395 | 340 | 302 | 36 | 12-φ25 | 400 | 250 | |
4.0 | 15 | 200 | 50 | 210 | 1/2 | 105 | 75 | 55 | 16 | 4--φ14 | 120 | 14 |
20 | 220 | 50 | 240 | 1/2 | 115 | 85 | 65 | 16 | 4--φ14 | 140 | 18 | |
25 | 220 | 50 | 250 | 1/2 | 135 | 100 | 78 | 18 | 4--φ18 | 160 | 25 | |
32 | 250 | 55 | 270 | 1/2 | 145 | 110 | 85 | 18 | 4--φ18 | 160 | 33 | |
40 | 270 | 60 | 310 | 1/2 | 160 | 125 | 100 | 20 | 4--φ18 | 160 | 41 | |
50 | 300 | 60 | 330 | 3/4 | 180 | 145 | 120 | 22 | 8-φ18 | 240 | 45 | |
65 | 350 | 65 | 360 | 3/4 | 192 | 160 | 135 | 22 | 8-φ18 | 240 | 62 | |
80 | 380 | 70 | 400 | 3/4 | 230 | 190 | 160 | 24 | 8-φ23 | 280 | 80 | |
100 | 430 | 75 | 480 | 1 | 270 | 220 | 188 | 28 | 8-φ25 | 320 | 100 | |
125 | 490 | 80 | 550 | 1 | 300 | 250 | 218 | 30 | 8-φ25 | 360 | 130 | |
150 | 570 | 90 | 620 | 1 | 350 | 295 | 258 | 34 | 12-φ30 | 360 | 185 | |
200 | 690 | 95 | 750 | 1 | 415 | 355 | 315 | 40 | 12-φ34 | 400 | 268 |
保温截止阀的安装与维护应注意以下事项:
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构,不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
