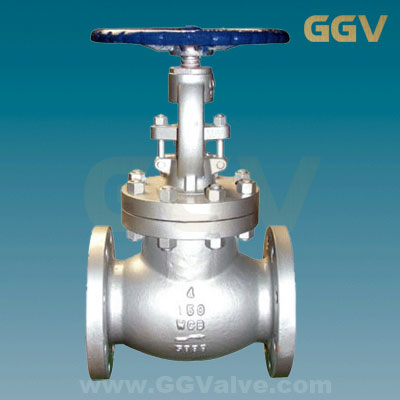

美标截止阀

摘要: 阀门供应网的美标截止阀的中法兰连接螺栓采用合金钢双头螺栓，方便维修、拆卸。阀座采用螺纹连接的可更换式阀座。使用安全、维修方便。美标截止阀采用整体锻造工艺制成,按照标准要求确定最小直径。美标截止阀采用整体锻造工艺制成,按照标准要求确定最小直径。

型号：J41H 口径：DN25～DN300 压力：PN10～PN25 材质：碳钢、不锈钢、合金钢 驱动：手动 应用：各种工业

产品介绍：

手轮采用可锻铸铁铸造，造型配合手握，适当增加摩擦力，方便开启。并示有明显的开、关标记。较大口径、较高压力的可选用撞击式手轮。
阀杆螺母采用高镍球铁，T形螺纹与阀杆配合传递力矩。随着口径、压力的增大可增加一至二个推力轴承，以适当减小操作力矩。并设有油杯定期补充固体润滑油。保持轻松启闭。阀盖上填料压盖和压套分体设计，保证阀杆的同心度。合理的填料函确保阀门没有外漏。符合环保要求。
阀盖设有上密封座。符合ANSI美国标准和API美国石油学会标准的要求。

应用范围：

①截止阀产品的设计制造符合美国标准ASME B16.34，英国BS1873等国外先进标准要求。
②阀体外形为桶形或流线形造型美观。流通形状为直通式。流体阻力小。
③关闭件（闸瓣）与阀座密封面采用锥面密封，美标截止阀关闭力小，耐冲刷，密封可靠。
④阀座可为更换式阀座，可任意组合与关闭密封面材料的配对，以满足工况的要求，延长使用寿命。
⑤大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆，并配有滚动轴承式采用撞击式手轮以减轻关闭力。
⑥主体材料、内件材料、填料、紧固件的材料可按用户要求或实际工况条件合理组合。

结构特点：

阀杆设计
美标截止阀采用整体锻造工艺制成,按照标准要求确定最小直径。

合理的阀杆与阀瓣的连接结构
美标截止阀螺纹压盖压住阀杆“T”型头，并用点焊回味以固定。
阀杆头部与阀瓣采用“T”型结构连接，由螺阀杆头部设计为球面，具有一定的硬度，阀瓣内设有较软材质的推力垫；并在阀杆、阀瓣、压盖间留有一定的间隙；阀瓣密封面为锥形，使得阀瓣在阀杆的推力作用下更好地找准中心，与阀座密封面实现可靠的密封。
阀座密封面与阀瓣密封面的锥度有0.5~1°的偏差。使密封副这间实现线密封。在高压力的情况下更为适用。

轻松的扭矩传递结构
手轮通过阀杆螺母将扭矩传递至阀杆上,阀杆采用A182F6a(1Cr13)锻造并调质处理,硬度H3220~250小口径低压力的采用阀杆旋杆上升结构,大口径采用阀杆螺母结构。
为了减少力在传递过程中的损耗，阀杆螺母选用高镍球铁A439GR。D2或铜合金（高镍球铁具有一定的润滑性），硬度比阀杆小HB50左右。
大口径、高压力阀门可在阀杆螺母上下加上推力轴承，同时设有油杯结构，可定期加入固体油脂，保持润滑，使阀门始终具有较轻的扭矩。

设计合理的防外漏填料函
阀门填料选用柔性石墨和编结石墨组合，既具有良好的密封性能又有一定的强度。如果客户要求，可采用弹簧加载填料冲击系统提高填料密封的持久性和可靠性。填料压盖和填料压套是分体设计，球面结合，能自动保持同心度，使得阀杆在上下运动时没有刮伤。填料压套设有阶梯以防陷入填料函内。阀杆的螺纹尾部始终在填料之上，防止运动时带出填料。这样的填料函确保阀门没有外漏，符合环何要求。

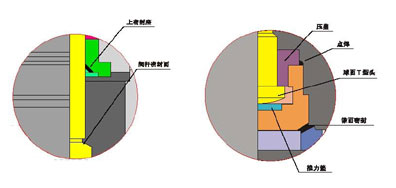

上密封座设计结构
我公司提供的所有截止阀都有倒密封设计，阀盖设有上密封座，通常情况下，碳钢美标截止阀的阀座设计采用分离式倒密封结构，不锈钢截止阀的倒密封是直接加工或者是焊后加工。当阀门在全开位置时，倒密封的密封面非常可靠。虽然按照标准  API 600中有倒密封，但这不作为在带压情况下更换填料的依据。
阀杆采用1Cr13或2Cr13不锈钢，经过调质热处理后使其最小硬度达到HB200，表面粗糙度经过外圆磨床加工达到0.8。阀杆头部整体锻造，增加其抗拉强度，确保阀杆头部不会因应力集中而断裂。阀盖上设有可更换的上密封结构，在美标截止阀全开的时候与阀杆上的密封面形成可靠的密封，防止介质的外漏。

阀座
碳钢美标截止阀阀座通常采用锻钢材料，阀座密封面可根据客户要求喷焊硬质合金，NPS ≤ 10"的截止阀采用分离式螺纹旋入式阀座，如果用户需要焊阀座结构也可提供；NPS ≥12"截止阀采用焊阀座结构；不锈钢截止阀的阀座一般采用整体式或者在本体上焊硬质合金后直接加工阀座。如果用户有需求，不锈钢截止阀阀座也可采用分离式螺纹旋入式和焊接阀座结构

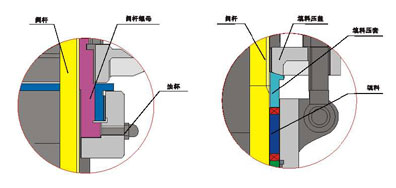

阀杆螺母
通常情况下，阀杆螺母材料采用铜合金，同时可以根据用户要求采用ASTM A439 D2等材料，对于大口径的美标截止阀，装滚动轴承，可以有效减小截止阀的开启力矩使阀门可以轻松开关。

标准规范：

设计制造标准：ANSI、API、BS 1873
结构长度标准：ASME B 16.10
连接法兰标准：ASME B 16.5
压力温度等级：ASME B 16.34
试验检验标准：API 598

零件材料与工况：

主要尺寸及重量：

除通用美标截止阀外，还可以提供低温截止阀、波纹管截止阀和保温截止阀等。
