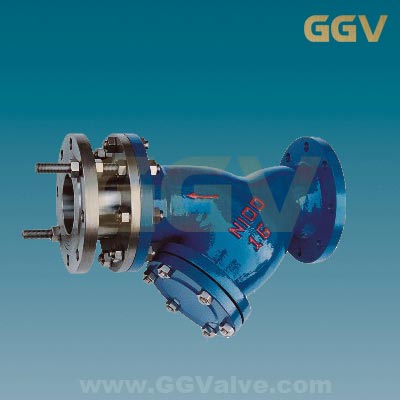

拉杆伸缩过滤器
阀门供应网的Y型拉杆伸缩过滤器，是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。通常安装于水力控制阀等设备的进口端，防止颗粒性杂质进入通道，造成堵塞，使阀门或其他设备失灵而不能正常使用。
| 型号：SY4P、YSTF 口径：DN50～DN500 压力：PN10～PN25 材质：碳钢、不锈钢、合金钢等 滤网：水18～30目、蒸气40～100目、油100～480目 应用：各种工业等 |
 |  |  |
伸缩过滤器产品介绍：
Y型拉杆伸缩过滤器，是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。通常安装于水力控制阀等设备的进口端，防止颗粒性杂质进入通道，造成堵塞，使阀门或其他设备失灵而不能正常使用。Y型过滤器结构简单，流阻小，可在线排除污物而不需拆除。Y型拉杆伸缩过滤器还具有安装长度可调，装拆方便的特点。可根据需要设置滤网目数，通常滤网目数范围：水18～30目、蒸气40～100目、油100～480目。
伸缩过滤器应用范围：
Y型拉杆伸缩过滤器可根据需要设置滤网目数，通常滤网目数范围：水18～30目、蒸气40～100目、油100～480目。
伸缩过滤器结构特点：
| 型号 | 公称压力PN(MPa) | 壳体试验压力(MPa) | 工作压力(MPa) |
| SY4P | 1.0 | 1.5 | 1.0 |
| YSTF | 1.6 | 2.4 | 1.6 |
伸缩过滤器标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
伸缩过滤器零件材料与工况：
| 零件名称 | 管体 | 滤网 | 伸缩拉杆 | O形圈 |
| 材料 | 灰铸铁或球墨铸铁铸钢 | 不锈钢 | 碳钢镀锌 | 丁腈橡胶 |
伸缩过滤器主要尺寸及重量：
SY4P-10/16/25型
| DN | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| L | 螺纹 | ||||||||||||
| 法兰 | 250 | 280 | 350 | 400 | 440 | 500 | 580 | 670 | 780 | 850 | 850 | 100 | |
| H | 螺纹 | ||||||||||||
| 法兰 | 198 | 210 | 250 | 305 | 358 | 450 | 503 | 578 | 598 | 618 | 693 | 765 | |
| H1 | 螺纹 | ||||||||||||
| 法兰 | 270 | 295 | 344 | 422 | 485 | 602 | 710 | 815 | 844 | 872 | 978 | 1080 | |
YSTF-10/16型
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 300 | 320 | 380 | 430 | 500 | 550 | 650 | 775 | 900 | 1025 | 1150 |
| H | 155 | 183 | 210 | 250 | 305 | 358 | 450 | 503 | 578 | 598 | 618 |
| H1 | 195 | 245 | 295 | 344 | 415 | 485 | 602 | 710 | 815 | 844 | 872 |
