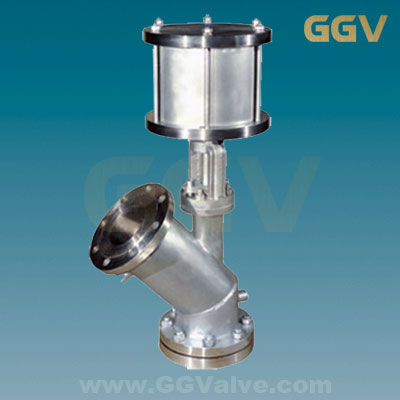

气动保温夹套放料阀

摘要: 阀门供应网的保温夹套气动放料阀的操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用。

型号：FL641H 口径：DN25～DN250 压力：PN10～PN25 材质：碳钢、不锈钢、合金钢 驱动：气动 应用：水、丙酮、酒精、氨、碳酸钡、苯

产品介绍：

FL641H型保温夹套气动放料阀又称RTBPFY-V型气动保温放料阀，保温夹套气动放料阀是用气动执行器控制阀门,性能与用途：操作方便，开启自由,运动灵活可靠；阀瓣装配维修简单，密封结构合理，密封圈更换方便实用。 结构：主要由阀体，阀瓣，密封圈，阀杆，支架，阀压盖，手轮，法兰，螺母，定位螺钉等零件。

应用范围：

（一）、气动保温放料阀耐腐蚀性
1、保温夹套气动放料阀使用介质如水、丙酮、酒精、氨、碳酸钡、苯（WCB材质的最低用温度为-29℃,最高温度为425℃。）
2、气动保温放料阀使用介质如颗粒、油品、纸浆、二氧化碳气体（不锈钢材质的最低使用温度为-100℃，最高使用温度为232℃。）
3、气动保温夹套放料阀严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度＞150℃ 浓度＞30%）。
（二）、不锈钢气动放料阀的一般工作温度：≤150℃
（三）、保温气动放料阀压力范围：0.6~2.5MPa
（四）、气动保温放料阀通径范围：25~250mm

结构特点：

放料阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于放料阀底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在容器出口的残留现象. 放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀，并对密封圈进行特殊处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能，阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时采取短行程阀瓣的设计。

标准规范：

设计制造标准：HG5-16-79
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

零件材料与工况：

主要尺寸及重量：

描述：
