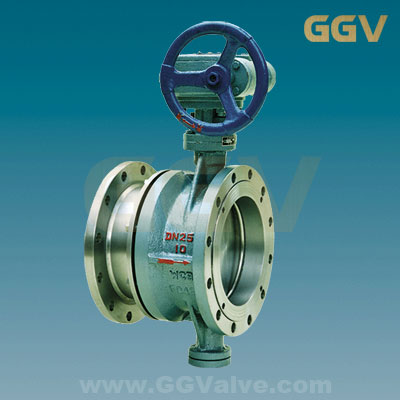

硬密封伸缩蝶阀

硬密封伸缩蝶阀

阀门供应网的硬密封伸缩蝶阀除了能作调节和截流作用,补偿管道温差产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便,密封部位可调节更换,密封性能可靠。

型号:Ds342HDs342Y
口径:DN50~DN2000
压力:PN10~PN16
材质:碳钢、不锈钢、合金钢等
驱动:手动、蜗轮传动、电动、气动等
应用:水、空气、天然气、油品及弱腐蚀性流体
PDF文件浏览  产品详细参数  订购产品

伸缩蝶阀

硬密封伸缩蝶阀产品介绍

硬密封伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。

硬密封伸缩蝶阀应用范围

伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。

三偏心金属硬密封伸缩蝶阀的阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点,适用于耐高温、高压及耐腐蚀、抗磨损等行业。

硬密封伸缩蝶阀结构特点

1、设计新颖、合理,结构独特,重量轻,操作方便,启闭快速;
2、硬密封伸缩蝶阀除了能作调节和截流作用,补偿管道温差产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便;
3、密封部位可调节更换,密封性能可靠.

伸缩蝶阀标准规范:

设计制造标准:GB/T 12238-2008、JB/T 8527-1997
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

伸缩蝶阀零件材料与工况:

零件名称 材料
阀体 WCB、QT450-10、不锈钢
蝶板 WCB、QT450-10、不锈钢
阀轴 2Cr13不锈钢
密封圈 橡胶
填料 柔性石墨

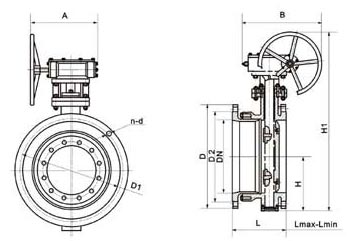

DS342H/Y-6/10/16C伸缩蝶阀主要连接尺寸:

伸缩蝶阀

公称通径 DN 外形尺寸(参考值) 法兰尺寸和螺栓孔尺寸(标准值)
H H1 最大
长度
最小
长度
设计
长度
L
A B O.6MPa 1.OMPa 1.6MPa
毫米 英寸 D D1 D2 n.d D D1 D2 n.d D D1 D2 n-d
50 2 80 309 169 142 150 180 200 140 110 88 4.14 165 125 99 4-18 165 125 99 4-18
65 21/2 95 337 186 159 170 180 200 160 130 108 4.14 185 145 118 4-18 185 145 118 4-18
80 3 98 347 194 167 180 180 200 190 150 124 4.18 200 160 132 8-18 200 160 132 8-18
100 4 114 373 219 188 190 180 200 210 170 144 4.18 220 180 156 8-18 220 180 156 8-18
125 5 128 405 225 195 200 180 200 240 200 174 8.18 250 210 184 8-18 250 210 184 8-18
150 6 139 440 240 205 210 270 280 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
200 8 174 612 259 219 230 400 425 320 280 254 8-8 340 295 266 8-22 340 295 266 12-22
250 10 215 693 384 239 250 400 425 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 12 245 747 309 259 270 450 560 440 395 363 12-22 445 400 370 12-22 460 410 370 12.26
350 14 270 802 328 275 290 450 560 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
400 16 305 991 347 287 310 535 580 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
450 18 325 1037 378 318 330 535 580 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
500 20 360 1127 399 339 350 535 580 645 600 568 16-22 670

620

582 20-26 715 650 609 20-33
600 24 445 1377 430 362 390 570 660 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 28 505 1496 469 399 430 750 550 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
800 32 560 1584 529 454 470 750 550 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 36 630 1676 569 494 510 750 550 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 40 680 1760 608 534 550 900 750 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42
1200 48 795 2018 720 614 630 1000 925 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48
1400 56 900 2363 747 665 710 1000 925 1620 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48
1600 64 1100 2723 850 745 790 1000 925 1820 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56
1800 72 1124 2844 920 820 870 1100 980 2045 1970 1718 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56
2000 80 1292 3127 1010 900 950 1100 980 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62

伸缩蝶阀安装使用注意事项

1、硬密封伸缩蝶阀在安装前必须平放,切勿随意磕碰。
2、伸缩蝶阀出厂时结构长度为最小长度,安装时,拉至安装长度(即设计长度)。
3、当管道问长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩阀,以免损坏伸缩阀。

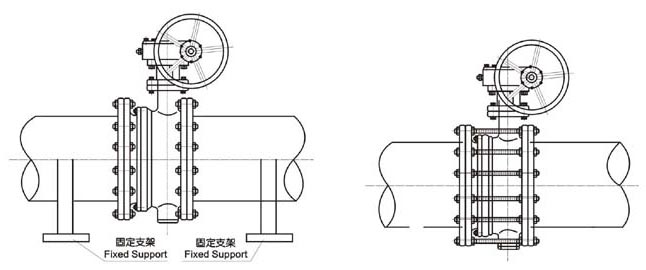

4、伸缩蝶阀可在任意位置安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出,运行时严禁将支架卸掉。
5、伸缩蝶阀不做温度补偿时,只做安装更换、维修阀门方便用时,可用通螺栓限位,对称夹紧伸缩蝶阀以防止伸缩管拉出(见下图2),损坏伸缩蝶阀及管道装置或建筑物。运行时限位螺栓晋严禁卸掉 (螺栓另配) 。
6、管道施工现场严禁随意拆卸解体硬密封伸缩蝶阀。
7、硬密封伸缩蝶阀加工配合严密,请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时,要求伸缩阀两端管道必须同心,管道上的两法兰面要求平行。
8、法兰固定螺栓应对称紧固,请勿单边强行紧固法兰固定螺栓。
9、伸缩管安装在阀门后。
伸缩蝶阀装配图

阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 硬密封伸缩蝶阀公称通径:
3. 硬密封伸缩蝶阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
