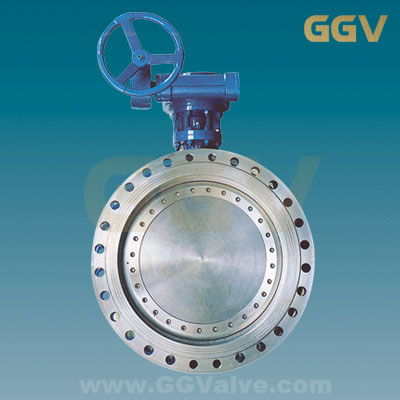

法兰式三维偏心硬密封蝶阀

法兰式三维偏心硬密封蝶阀

摘要: 阀门供应网法兰式三维偏心硬密封蝶阀采用三偏心密封结构,无机械磨损,可达到零泄漏,有优良的双向密封功能。三偏心硬密封蝶阀可适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质,最高工作温度可达600℃。

型号:D343H、D643H、D943H
口径:DN50~DN1600
压力:PN10~PN25
材质:碳钢、不锈钢、合金钢
驱动:手动、蜗轮传动、气动、电动
应用:治金、电力、石油化工、以及给排水和市政建设等工业管道
PDF文件浏览  产品详细参数  订购产品

产品介绍:

多层次三偏心硬密封蝶阀采用三偏心多层次金属硬密封结构,无机械磨损,可达到零泄漏,有优良的双向密封功能。

应用范围:

法兰式三维偏心硬密封蝶阀用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的最佳装置。 选用不同的材质,有手动气动电动,蝶阀可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质,最高工作温度可达600℃。被广泛用于治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

结构特点:

三偏心结构:阀杆轴线与蝶板密封面间偏置一个尺寸A,并与阀体通道轴线偏置一个尺寸B,阀座回转轴线与阀体通道轴线形成一个偏心角α,故形成三偏心。蝶阀从0°~90°开启时,蝶板密封面会在开启的瞬间立即脱离阀座密封面,在其90°~0°关闭时,只有在关闭的瞬间,其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦,去除了磨损和泄漏的可能性。

扭矩密封:三偏心的结构使蝶阀关闭时,其密封副两密封面之间的密封比压由外加于阀杆的驱动力矩产生。不仅消除了常规弹性阀座弹性材料老化、冷流、弹性失效等因素造成的密封比压降低和消失,而且可以通过外加驱动力矩的改变,实现对其密封比压的任意调整,从而使三偏心蝶阀的密封性能改善,蝶阀的使用寿命也大大提高。

软硬层叠式金属密封结构:蝶板密封圈采用软硬层叠式不锈钢片和柔性石墨板的密封面,使其具有金属硬密封和弹性密封的双重优点,无论在低温和高温工况下均具有优良的密封性能。

双向密封:因密封面锥角小于密封材料的磨擦角,蝶板关到密封位置时立即实现自锁,并能承受一定的反向压力冲击。

防火结构:全金属结构本身具有火灾安全的特性。

阀体密封面:采用堆焊硬质合金或不锈钢,使得密封面强度高、硬度好、耐磨损,可连续启闭60000次以上而无损伤。

密封圈:密封圈由压板夹在蝶板上,易于安装、调节和更换。

阀杆的上、下部位装有轴套,防止磨损和粘连,提高了使用寿命。

三维偏心硬密封蝶阀操作灵活、省力、方便、可靠,连接方式有法兰、对夹、对焊、凸耳对夹。既可截断介质,也可任意调节介质流量。

标准规范:

设计制造标准:GB/T 12238-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

零件材料与工况:

型号
D343H-16
D343H-16P
D343H-16R
工作压力(MPa)
1.6
适用温度(℃)
≤425
≤200
适用介质
水、油或非腐蚀性介质
硝酸类介质
醋酸类介质
材料
阀体、蝶板
WCB
CF8/304
CF3M/316L
阀杆
2Cr13
304
316L
阀体密封面
堆焊 507
蝶板密封面
304+柔性石墨
304+PTFE
304+PTFE
填料
柔性石墨
PTFE
PTFE


主要尺寸及重量:





阀门订货须知

请将以下订货信息,或发邮件China@GGvalve.com,便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格:
2. 法兰式三维偏心硬密封蝶阀公称通径:
3. 法兰式三维偏心硬密封蝶阀最大操作压力:
4. 阀门(最低)最高使用温度:
5. 产品应用工况、介质成分:
6. 端部连接形式与法兰标准:
7. 阀门驱动方式
8. 零件材料或其他要求:
