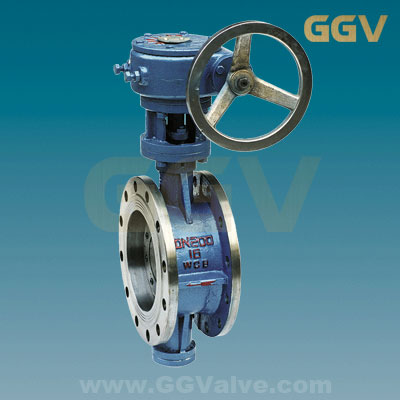

弹性金属硬密封蝶阀

弹性金属密封蝶阀

摘要: 阀门供应网的弹性金属硬密封蝶阀采用一个“U”型不锈钢密封圈，具有体积小、重量轻、操作轻巧、便于安装、结构简单、紧凑、重量轻、易于安装和拆卸、维修方便等特点。
型号：D342H
口径：DN25～DN300
压力：PN10～PN25
材质：碳钢、不锈钢、合金钢
驱动：手动、蜗轮蜗杆传动、气动、液动、电动
应用：化工、石化、冶炼、医药、食品等行业
PDF文件浏览  产品详细参数  订购产品

产品介绍：

弹性金属硬密封蝶阀采用一个“U”型不锈钢密封圈，采用了一个双偏心和一个特殊斜锥椭圆密封结构。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能最佳的目的。

应用范围：

弹性金属硬密封蝶阀用于硫酸行业中气体管路：炉前鼓风机出入口，接力风机出入口，电除雾串联及联通阀，S02主鼓风机出入口，转化器调节，预热器出入口等调节和截止气量使用。

弹性金属密封蝶阀用于硫磺制酸系统中的焚硫、转化、干吸工段，是硫磺制酸装置用阀的首选品牌，被广大用户认为是：密封性能好，运转轻，副腐蚀，耐高温，操作方便、灵活、使用安全可靠的蝶阀，得到了大量推广使用。

弹性金属密封蝶阀还广泛用于：化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。

蝶阀可根据用户要求配置气动、电动装置，满足遥控和程控的需要。 蝶阀连接形式多样化：对夹、法兰、对焊。

结构特点：

①弹性金属硬密封蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；

②弹性硬密封蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；

③“U”型密封圈使用寿命长，阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。

④体积小、重量轻、操作轻巧、便于安装、耐高温、耐低温、耐腐蚀性。

⑤蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长

⑥更换零件材质可适用于各种介质，并可进行衬里防腐(衬F46、GXPP、PO等)。

⑦弹性密封蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠

标准规范：

设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

零件材料与工况：

零件名称 材料
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈 不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 柔性石墨

主要尺寸及重量：

PN6/PN10 对夹式弹性金属硬密封

公称通径 结构长度
标准值		 外形尺寸（参考值) 连接尺寸(标准值) 重量
(kg)
H Dt373H Dt673H Dt973H PN0.6MPa PN1.0MPa
毫米 英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d
50 2 43 112 350 180 200 625 245 72 530 250 255 110 4-14 125 4-18 11
65 21/2 46 115 370 180 200 625 245 72 530 250 255 130 4-14 145 4-18 12
80 3 49 120 380 180 200 645 245 72 565 250 255 150 4-18 160 8-18 14
100 4 56 138 420 180 200 675 355 92 600 250 255 170 4-18 180 8-18 16
125 5 64 164 460 180 200 715 355 92 640 250 255 200 8-18 210 8-18 26
150 6 70 175 555 270 280 800 355 92 705 300 315 225 8-18 240 8-22 28
200 8 71 208 605 270 280 850 250 170 775 300 315 280 8-18 295 8-22 44
250 10 76 243 680 270 280 925 250 170 945 300 315 335 12-18 350 12-22 68
300 12 83 283 800 380 420 1035 450 220 1070 300 315 395 12-22 400 12-22 85
350 14 92 310 835 380 420 1070 450 220 1140 300 315 445 12-22 460 16-22 121
400 16 102 340 915 450 470 1190 450 220 1210 300 315 495 16-22 515 16-22 140
450 18 114 380 960 480 490 1250 650 280 1335 575 714 550 16-22 565 20-26 190
500 20 127 410 1020 480 490 1290 650 280 1415 575 714 600 20-22 620 20-26 260
600 24 154 470 1225 480 490 1455 850 380 1605 656 810 705 20-26 725 20-30 380
700 28 165 550 1355 640 660 1585 850 380 1844 656 810 810 24-26 840 24-30 450
800 32 190 640 1470 640 660 1700 1250 380 2040 656 810 920 24-30 950 24-33 650
900 36 203 710 1545 750 860 1965 1250 380 2255 785 863 1020 24-30 1050 28-33 830
1000 40 216 770 1795 850 900 2015 1250 380 2380 785 863 1120 28-30 1160 28-36 1050
1200 48 254 890 1965 850 900 2250 1250 380 2640 785 863 1340 32-33 1380 32-39 1400

PN16/PN25 对夹式弹性金属硬密封

公称通径 结构长度
标准值		 外形尺寸（参考值） 连接尺寸(标准值) 重量
(kg)
H Dt373H Dt673H Dt973H PN1.6MPa PN2.5MPa
毫米 英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d
50 2 43 112 350 180 200 625 245 72 530 250 255 125 4-14 125 4-18 11
65 21/2 46 115 370 180 200 625 245 72 530 250 255 145 4-14 145 8-18 12
80 3 49 120 380 180 200 645 245 72 565 250 255 160 8-18 160 8-18 15
100 4 56 138 420 180 200 675 355 92 600 250 255 180 8-18 190 8-22 17
125 5 64 164 460 180 200 715 355 92 640 250 255 210 8-18 220 8-26 27
150 6 70 175 555 270 280 800 355 92 705 300 315 240 8-22 250 8-26 29
200 8 71 208 605 270 280 850 250 170 775 300 315 295 12-22 310 12-26 45
250 10 76 243 680 270 280 925 250 170 945 300 315 355 12-26 370 12-30 69
300 12 83 283 825 380 420 1035 450 220 1070 300 315 410 12-26 430 16-30 86
350 14 92 310 900 380 420 1070 450 220 1140 300 315 470 16-26 490 16-33 122
400 16 102 340 980 450 470 1190 450 220 1210 300 315 525 16-30 550 16-36 141
450 18 114 380 1030 480 490 1250 650 280 1335 575 714 585 20-30 600 20-36 191
500 20 127 410 1105 480 490 1290 650 280 1415 575 714 650 20-33 660 20-36 260
600 24 154 470 1310 480 490 1455 850 380 1605 656 810 770 20-36 770 20-39 380
700 28 165 550 1435 640 660 1585 850 380 1844 656 810 840 24-36 875 24-42 450
800 32 190 640 1605 640 660 1700 1250 380 2040 656 810 950 24-39 990 24-48 650
900 36 203 710 1745 750 860 1865 1250 380 2255 785 863 1050 28-39 1090 28-48 830
1000 40 216 770 1885 850 900 2015 1250 380 2380 785 863 1170 28-42 1210 28-56 1050
1200 48 254 890 2105 850 900 2250 1250 380 2640 785 863 1390 32-48 1420 32-56 1400

描述：



★阀门订货须知

请将以下订货信息，或发邮件China@GGvalve.com，便于八方阀门为您产品选型。

1. 阀门类型/产品名称、型号规格：
2. 弹性金属硬密封蝶阀公称通径：
3. 弹性金属硬密封蝶阀最大操作压力：
4. 阀门(最低)最高使用温度：
5. 产品应用工况、介质成分：
6. 端部连接形式与法兰标准：
7. 阀门驱动方式：
8. 零件材料或其他要求：
