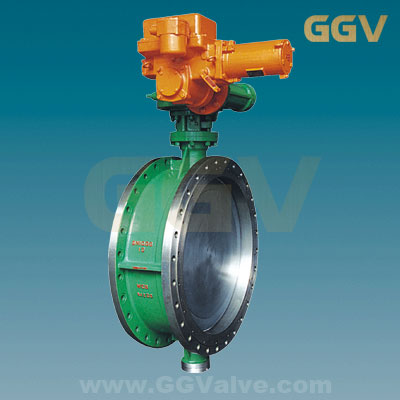

双向蝶阀

阀门供应网的双向金属硬密封蝶阀具有特殊的结构形式可任意调整密封比压，使密封面不易损坏，提高阀门的使用寿命。双向蝶阀操作扭矩较小，转90度启闭，轻便迅速。流阻小，具有良好的水力特性，流量特性近似倾斜直线，节能效果好，双向密封对水流无方向要求。

型号：D342H 口径：DN25～DN300 压力：PN10～PN25 材质：碳钢、不锈钢、合金钢等 驱动：手动、蜗轮传动、电动、气动等 应用：各种工业等

双向蝶阀产品介绍：

双偏心双向金属密封蝶阀系列是阀门供应网公司引进了国内外先进的蝶阀制造技术，通过用户需求调研开发的蝶阀新产品。该阀结构合理，密封严密可靠、流阻小、压差低、驱动灵活省力，使用寿命倍增。符合GB12238-2008《法兰和对夹连接蝶阀》和JB/T8527-1997《金属密封蝶阀》标准，并参照美国ANSI/AWWAC504标准，采用CAD软件辅助设计。双偏心，即轴向偏心，阀轴中心线不在阀板密封面上；径向偏心：阀轴中心线不在阀门通道的中心线上，阀板采用双平板桁架式多流道结构，在流速较高时，各流道水流能够互相制衡，避免阀板出现颤抖现象，确保阀门的稳固性。特殊的设计，特殊的几何结构，使阀板具有越关越紧的功能，当打开阀门时，只要阀轴稍微旋转，阀板即全部脱离阀座，减少了摩擦力，使开启力矩呈现最小最佳状态，密封严实可靠，经久耐用。

双向蝶阀应用范围：

双偏心双向金属密封蝶阀广泛的应用于水利工程、自来水、电力循环水、石油、化工等工业管道上作截断介质流动。

双向蝶阀结构特点：

1、蝶阀为双向承压，双向金属密封，特殊的结构形式可任意调整密封比压，采用偏心S形锥形阀座密封面，使密封面不易损坏，提高阀门的使用寿命。
2、操作扭矩较小，转90度启闭，轻便迅速。
3、流阻小，具有良好的水力特性，流量特性近似倾斜直线 ，节能效果好，双向密封对水流无方向要求。
4、密封可靠，启闭寿命达数25000次以上。
5、阀板采用符合流体力学性能的双平板桁架式多流道设计。

双向蝶阀标准规范：

设计制造标准：GB/T 12238-2008、JB/T8527-1997
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

双向蝶阀零件材料与工况：

双向蝶阀主要尺寸及重量：
