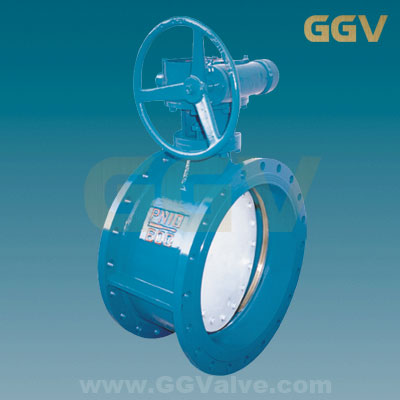

法兰连接软密封蝶阀
摘要: 阀门供应网的法兰式软密封蝶阀具有重量轻、启闭迅速、操力矩小、操作方便、省力灵巧、双向密封零泄漏、密封材料耐老化、耐腐蚀，使用寿命长等特点。
| 型号：D342X 口径：DN50～DN300 压力：PN10～PN25 材质：碳钢、不锈钢、合金钢 驱动：手动、电动、气动 应用：水厂、电厂、钢厂冶炼、造纸、化工、饮食 |
 |  |  |
产品介绍：
D342X系列法兰式软密封蝶阀产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成，软密封蝶阀适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。
应用范围：
D342X型法兰式软密封蝶阀主要适用于工作温度≤120℃的水厂、电厂、钢厂冶炼、造纸、化工、饮食等系统供排水用，尤为适用自来水管路上作为调节流量设备使用。软密封蝶阀也适用于如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上。
结构特点：
1、设计新颖合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
标准规范：
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
软密封蝶阀主要技术参数
| 公称通径 | DN(mm) | 50~2000 | ||
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
| 试验压力Ps(MPa) | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | |
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等。 | |||
| 驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||
蝶阀主要零件材料：
| 零件名称 | 材料 |
| 阀体 | 各种橡胶、聚四氟 |
| 蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
| 密封圈 | 球墨铸钢、铸钢、合金钢、不锈钢 |
| 阀杆 | 2Cr13、不锈钢 |
| 填料 | O型圈、柔性石墨 |
蝶阀密封材料选用和适用温度
| 材料品种 | 氯丁橡胶 | 丁睛橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 |
| 代号 | X | J | YBX | F | GX | FJ |
| 耐最高温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
| 耐最低温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
| 适用工作温度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
主要尺寸及重量：
| 通径（DN） | L | D1 | D | Z-d | H | Ho | A | B | Wt/Kgs |
| 50 | 108 | 125 | 165 | 4-14 | 82.5 | 238 | 270 | 65 | 8.5 |
| 65 | 112 | 145 | 185 | 4-18 | 92.5 | 258 | 270 | 65 | 9.5 |
| 80 | 124 | 160 | 200 | 8-18 | 100 | 278 | 270 | 65 | 11 |
| 100 | 127 | 180 | 220 | 8-18 | 110 | 293 | 270 | 65 | 15 |
| 125 | 140 | 210 | 250 | 8-18 | 125 | 309 | 310 | 65 | 21 |
| 150 | 140 | 240 | 285 | 8-22 | 142.5 | 636 | 310 | 65 | 24 |
| 200 | 152 | 295 | 340 | 8-22 | 170 | 514 | 365 | 90 | 41 |
